1） 建筑物/干燥物概況和用途簡介
空氣源熱泵供暖方案項目共5處護林站，鑫森園林綠化站點（300㎡，老式暖氣片）、赤羊口林區（800㎡，老式暖氣片）、七里莊林區（300㎡，老式暖氣片）、吳家鋪林區（800㎡，地暖）、新開口林區（400㎡，老式暖氣片）外墻無保溫，原采用燃煤鍋爐供暖，為響應政府號召拆除鍋爐改為AI+光熱+熱泵智慧供暖，方便值守人員冬季取暖使用需求。

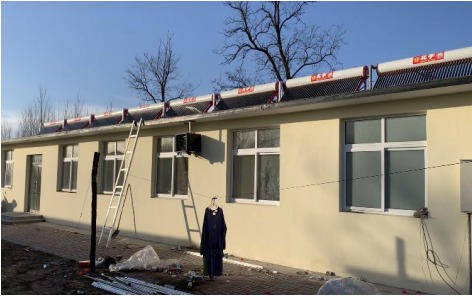

吳家鋪林區房屋照片
2） 空氣源熱泵供暖方案設備配置概況和用途簡介
|
序號 |
單位名稱 |
供暖面積及末端情況 |
設計裝機情況 |
|
1 |
鑫森園林綠化站點 |
300㎡，老式暖氣片 |
4臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺7匹高溫供暖空氣源熱泵（-25℃機型,380V），配置智能轉換裝置滿足該護林站的供暖使用需求。 |
|
2 |
赤羊口林區 |
800㎡，老式暖氣片 |
樹林遮擋無法安裝太陽能，設計2臺15匹高溫供暖空氣源熱泵（-25℃機型,380V） |
|
3 |
七里莊林區 |
300㎡，老式暖氣片 |
打靶槍彈皮影響不適合使用太陽能，設計2臺7匹高溫供暖空氣源熱泵（-25℃機型,380V） |
|
4 |
吳家鋪林區 |
800㎡，地暖 |
9臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺15匹高溫供暖空氣源熱泵（-25℃機型,380V），配置智能轉換裝置滿足該護林站的供暖使用需求。 |
|
5 |
新開口林區 |
400㎡，老式暖氣片 |
5臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺10匹高溫供暖空氣源熱泵（-25℃機型,380V），配置智能轉換裝置滿足該護林站的供暖使用需求。 |
空氣源熱泵供暖方案施工和啟用時間
2019年10月31日中標，施工周期10天，2019年11月10日驗收啟用。
項目要求
1、拆除原有取暖鍋爐，清洗供暖管道，供暖循環水軟化處理；
2、勘察現場，確定配套設備用電功率，提出供電線路整改要求；
3、結合現場條件，本著節能出發點，盡可能使用光熱+熱泵智慧供暖，如無法擺放太陽能集熱模塊則采用熱泵單一熱源供暖；
4、改造完畢后滿足室內供暖溫度不低于20℃，最冷天暖氣片循環水溫不低于55℃，地暖循環水溫不低于45℃。
空氣源熱泵供暖設計方案
1、因建筑體無保溫，四處末端為老式暖氣片，護林站無相鄰建筑，熱量流失大，設計熱負荷按照85W/㎡選取，一處末端為地暖，外墻無保溫，設計熱負荷按照65W/㎡選??；
2、太陽能集熱模塊配比按照秦皇島冬季日曬保證率結合現有擺放面積及甲方預算計算選擇；

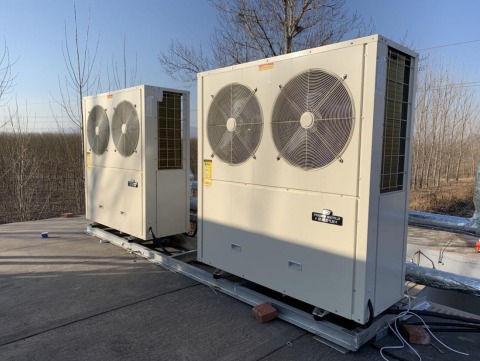

3、空氣源熱泵部分按照秦皇島冬季供暖設計工況-9.6℃，機組出水溫度55℃（暖氣片）/45℃（地暖）時制熱量做設計選擇，機組數量選擇2臺，預防機組報修影響基本供暖需求。
1、具體選型設計表格如下：
|
序號 |
單位名稱 |
供暖面積及末端情況 |
設計裝機情況 |
變壓器容量 |
動力電纜情況表 |
后期暖氣片及電路需要改造情況 |
|
1 |
鑫森園林綠化站點 |
300㎡，老式暖氣片 |
4臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺7匹高溫供暖空氣源熱泵（-25℃機型,380V） |
50KV·A |
16mm²鋁線 |
為保證室內供暖溫度，5間宿舍建議每間房屋增加2片新式碳鋼暖氣片，主電路需重新敷設5×16mm²銅線60m |
|
2 |
赤羊口林區 |
800㎡，老式暖氣片 |
樹林遮擋無法安裝太陽能，設計2臺15匹高溫供暖空氣源熱泵（-25℃機型,380V） |
50KV·A |
16mm²鋁線 |
主電路需重新敷設5×35mm²銅線約300m |
|
3 |
七里莊林區 |
300㎡，老式暖氣片 |
打靶槍彈皮影響不適合使用太陽能，設計2臺7匹高溫供暖空氣源熱泵（-25℃機型,380V） |
50KV·A |
16mm²銅線 |
現有暖氣片建議增加一倍 |
|
4 |
吳家鋪林區 |
800㎡，地暖 |
9臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺15匹高溫供暖空氣源熱泵（-25℃機型,380V） |
50KV·A |
35mm²銅線 |
不需要增加 |
|
5 |
新開口林區 |
400㎡，老式暖氣片 |
5臺40支管高溫防爆熱管供暖專用太陽能模塊，2臺10匹高溫供暖空氣源熱泵（-25℃機型,380V） |
50KV·A |
35mm²銅線 |
現有暖氣片建議增加一倍 |
實際使用效果
1） 節能與環保
1、經連續監控采集數據日照充足天氣下系統自動切換太陽能投入運行平均時間上午11點-下午5天，其余時間階段太陽能集熱模塊供水溫度低于供暖設定溫度無法參與供暖循環，系統自動切換為單熱泵供暖模式；
2、系統采用了AI+光熱+熱泵智慧供暖控制模式，最大程度使用太陽能清潔能源，太陽能出力不足時系統自動轉換單熱泵供暖。
3、原燃煤供暖有明火，操作不當為林場安全隱患點，改為光熱+熱泵后此問題自動規避。
2） 舒適性
1、系統可就地通過控制面板設置供暖水溫，也可以通過手機APP設置供暖水溫，方便用戶操作實時監控系統運行狀態；
2、相比原來采用燃煤供暖，值班人員在外出巡邏擔心鍋爐熄滅，晚上起來加煤費事費神，采用智慧供暖系統自動運行。
3） 用戶評價
護林站領導及員工對智慧供暖評價非常高，護林站站長將該供暖模式推薦給其他區域林場。
空氣源熱泵供暖方案特色和創新點
1、太陽能集熱模塊部分采用單機高溫?zé)峁?，冬季供暖熱水出水可達85℃以上，單機水箱采用270L保溫小水箱，產熱快，相比以往光熱+供暖采用大水箱避免無光照情況下熱量流失及其他熱源反補；
2、采用AI智能轉換監控集成系統，安裝簡單，系統切入轉換點更精確，運行更經濟。
