恒溫泳池項目是恒溫熱水項目的代表，項目特點為熱水需求量大、通過水表面散濕散熱量大、初次加熱升溫所需熱負荷大等特點。另外，恒溫泳池項目常常包含配套的淋浴盥洗用具用水，進一步增加了系統的設計安裝難度。本文為某健身會所恒溫泳池加洗浴用水項目使用
空氣能供應熱水的設計運行實例。
項目概況

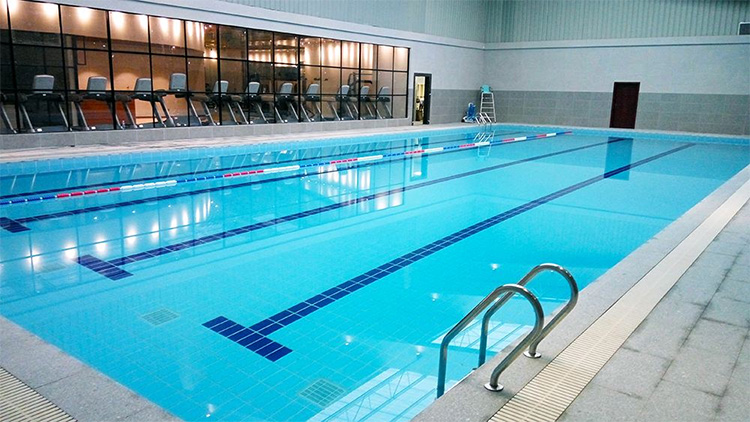

本項目為健身會所，位于江西省贛州市香格里拉小區，為贛州健身服務管理有限公司投資建設的健身會所，實景圖如上。本項目熱水需求分兩部分，其中淋浴間內部設置了20個淋浴噴淋頭及6個盥洗盆，游泳池分大小2個池，所需熱水供應的大池尺寸為20×11.5米，水深1.0~1.5米連續遞增，根據客戶要求，需為其提供淋浴熱水及保持泳池水恒溫的空氣能熱泵熱水設備。
二、設計依據
《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
《建筑給水排水設計規范》GB500152003
《游泳池給水排水工程技術規程》CJJ122-2017
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
三、氣象參數
贛州年平均氣溫20.0℃，年平均最高氣溫24℃，年平均最低氣溫16℃，歷史最高氣溫41℃，歷史最低氣溫-6℃。
四、負荷計算及設備選型
淋浴熱水負荷計算根據客戶要求，我們按照日用水量10噸，且儲熱水箱容量為10噸的負荷來進行空氣能熱泵計算選型。為合理利用空間，將熱泵機組放置在地下室汽車進出坡道的正下方淋浴用水設計供熱量計算過程如下：
Qr=C·M·△t；
Qr——日耗熱量;
C——水的比熱，1.0kcal／kg?！?；
M——日用水量，取10噸；
△t水終溫（55℃）與水初溫（15℃）的溫差，℃。
計算得出，每天將總用水量10噸的15℃的自來水加熱成55℃的熱水所需的熱量為：
Qr1=10000kg×（55-15℃）×1kcal/kg?！?4×10^5kcal
換算成千瓦時，為4×10^5kcal×0.0011627kW.h/kcal=468.75kW.h
機組設計供熱量=日總耗熱量/10h=46.8kW
五、安裝及運行由于淋浴空氣能主機和泳池熱水主機設備集中放置在地下室汽車進入口的坡道下方，空氣能頂部距離斜坡的底部距離較近，不到3米，冷空氣易在局部形成渦旋。經貝允廠方技術人員設計，給設備加裝了導風管來保證設備良好的進排風環境。設備安裝調試完成后，經過1個多月的觀察，整個系統運行可靠，效果良好。
