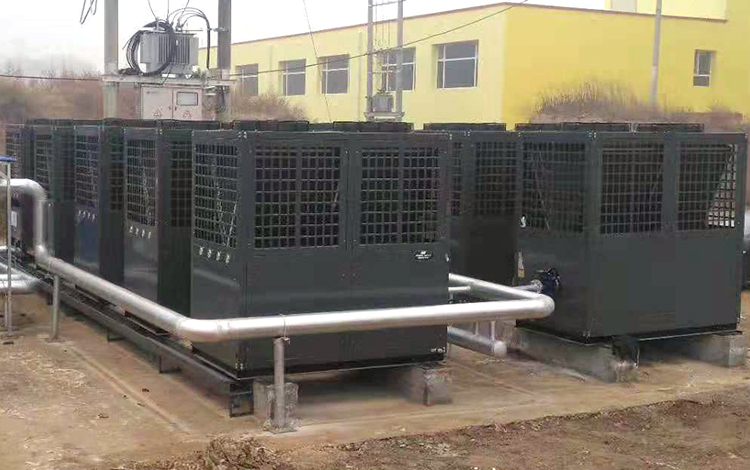

某公司職工宿舍樓工程位于甘肅省敦煌市七里鎮,宿舍樓為磚混結構,總建筑面積1722m2,主體3層,局部2層,層高均為3m.該工程于2018年3月設計,當年10月建成.建筑采用2臺額定制熱量為140kW的超低溫
空氣能機組作為冷熱源,配套2臺循環水泵等輔助設施.機組、水泵等設備布置在宿舍樓二層屋面,高位水箱設置在三層屋面,室內空調末端設備為風機盤管.從2018年冬季投運至今,冬夏季空調系統運行效果均十分良好,完全滿足整個宿舍樓的冬季供暖及夏季供冷需求.
氣候條件
甘肅省敦煌市位于北緯40°,平均海拔1138.7m.敦煌市屬寒冷A區,冬季供暖天數139天,供暖室外計算溫度－11.8℃,空調室外計算溫度－16.3℃.
查詢歷史天氣,其中2013年冬季氣溫最低,低于－23℃.
空氣能機組由蒸發器、冷凝器、壓縮機、膨脹閥4大主要部件構成封閉系統,其內充注有適量的工質.機組運行基本原理是逆卡諾循環:液態工質首先在蒸發器內吸收空氣中的熱量而蒸發形成蒸汽(汽化),汽化潛熱即為所回收熱量,而后經壓縮機壓縮成高溫高壓氣體,進入冷凝器內冷凝成液態(液化)把吸收的熱量傳遞給需要的加熱的介質中,液態工質經膨脹閥降壓膨脹后重新回到膨脹閥內,吸收熱量蒸發而完成一個循環,如此往復,不斷吸收低溫源的熱而輸向所加熱的介質中,直接達到預定溫度.
普通熱泵在－10℃及更低溫度下,由于蒸發溫度過低,引起蒸發量較少,導致壓縮機回氣量少,從而影響冷凝放熱.超低溫?zé)岜迷黾恿艘粭l連通壓縮機的噴射增焓支路,當壓縮機回氣不夠時,噴射增焓支路會給壓縮機補氣,這樣冷凝器的放熱量就會提高,因此在較低的環境溫度下仍能正常制熱.
超低溫空氣能還具有如下優點:可在環境溫度－26℃時可高效平穩運行,－20℃時COP值可達到2.6;采用全智能微電腦控制系統,用戶可通過系統控制其運行情況,無需專人看管;無污染、零排放;運行時不受時間、天氣等因素限制,僅需少量電能即可滿足用戶需求,其運行費用比電節省75％,比燃?xì)夤?jié)省56％.
總之,超低溫空氣能是一種高效、低能耗的清潔能源產品,近年來逐步得到廣泛運用.
