在我國華北嚴寒地域,冬天采暖用能達到了建筑總用能的70％,這其中95％以上依賴燃煤鍋爐采暖,導致了比較嚴重的環境污染問題.現階段我國華北地區一部分城鎮仍采用小型燃煤鍋爐為主的供暖方式,但因其燃煤鍋爐效率低且污染比較嚴重,此種采暖方式勢必會被淘汰.國內外學者也對多熱源耦合系統聯合采暖制取熱水展開了較多的研究運行,施龍等將太陽能-空氣能系統進行耦合,在上海某高校學生宿舍進行應用,結果表明相較于傳統燃煤鍋爐制取熱水的方式,此系統有著更好的經濟性和環保性.但是以上研究均存在諸多不可控的因素,如太陽能供暖由于受外部環境影響較大,有著顯著的間歇性與不穩定性;傳統的單一空氣能處于低溫時,由于室內外溫度相差太大,致使蒸發溫度和冷凝溫度相差過大,制熱量和效率急劇降低,沒辦法正常運行.

對于此問題,本文提出空氣能-水源熱泵＋蓄熱水箱供熱系統.在工作溫度較低時,空氣能制取溫度較低的熱水,存放在蓄熱水箱內,作為水源熱泵的低溫水源,利用水源熱泵提升溫度向建筑供熱,此時相當于“接力”作用,使得熱泵機組能夠正常運行.在室外溫度較高時,單級空氣能可以正常運行,又可以利用峰谷電價政策,在谷電期空氣能向水箱蓄熱,減少峰電期的用電量,實現削峰填谷,降低空氣能的裝機容量,減少運行費用,有著顯著的節能減排、高效低耗的特點.

空氣能-水源熱泵＋蓄熱水箱供熱系統構建

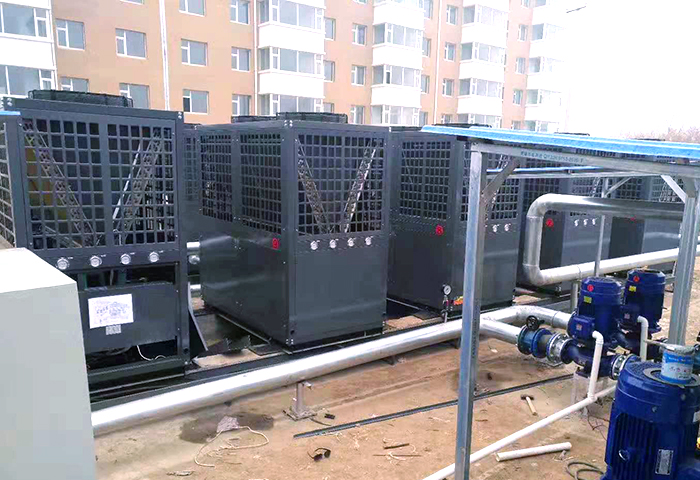

空氣能-水源熱泵＋蓄熱水箱供熱系統由空氣能、水源熱泵、蓄熱水箱、換熱器、水泵以及保證運行的其他設備與管件組成.供熱系統分為三大子系統:供熱系統、蓄熱系統、控制系統.系統是在峰谷電價的基礎上提出與應用的,主要以空氣能為主,同時輔以水源熱泵.本方案的低溫?zé)嵩礊樾顭崴?其熱量同樣來自空氣能谷電時段的補熱,這樣即可實現電價的削峰填谷,在保證了技術可實現性的同時又保證了系統運行的經濟性.
