陶二社區供暖改造及委托運營項目12.5萬平米，陶二社區現有居民樓37棟，1896戶居民，我們安裝了54臺60P采暖機組，滿足社區的供暖、供熱需求。該項目現已正式運行，經過現場檢測，安裝暖氣片的用戶室內溫度在20℃以上，最冷天室內溫度20-22℃，采暖費用18元/ 平米·采暖季。

　　供熱難題選擇空氣能

　　據了解，陶二社區建筑類型有花園小區、生活區和學校，保溫效果良好。陶二社區由于之前沒有提供供暖服務。設區業主們對供暖的呼聲越來越大，為了解決社區的供暖問題在2018年積極尋求熱源熱泵，其中分別考慮了電廠余熱、水源熱泵、燃?xì)忮仩t、電鍋爐以及空氣能供暖。綜合環保、安全、建設周期以及政策風險等因素，最終選擇了派沃空氣能。

　　項目概況：

　　陶二社區現有居民樓37棟，1896戶居民，供熱面積約120000平方米；學校兩所，供熱面積4070平方米，供熱總面積124070平方米。

　　項目包括：熱源建設、管網改造、電力改造。

　　建設主要內容：

　　社區內建設3個空氣熱源站，并對原有的舊設備、設施進行拆除及改造、供暖站電力增容等。

　　實施內容包括：

　　采暖運營、供暖業務收費和服務、熱源站建設、供暖管網分戶改造、供暖站電力增容以及相關系統設備運行、檢修、維護等工作。

　　項目建成竣工驗收后委托供應商運營，運營期限為30年，并負責管道、設備等有關設備、設施的維護及供暖保障服務，自負盈虧，30年后應無條件移交給采購人。

　　工程概況

　　陶二社區現有居民樓37棟，1896戶居民，供熱面積約120000平方米，學校兩所，供熱面積4070平方米，供熱總面積124070平方米。原供暖為熱電聯產，現電廠拆除，設計使用空氣源熱泵作為替代熱源，滿足該居民區及學校的供暖需求。

　　邯鄲氣候：

　　邯鄲市 屬典型的暖溫帶半濕潤大陸性季風氣候，日照充足，雨熱同期，干冷同季，隨著四季的明顯交替，依次呈現春季干旱少雨，夏季炎熱多雨，秋季溫和涼爽，冬季寒冷干燥。年平均氣溫14℃，最冷月份（1月）平均氣溫-2.5℃，極端最低氣溫-20℃，最熱月份（7月）平均氣溫27℃，極端最高氣溫42.5℃，全年無霜期200天。



　　設計參數：

　　冬季供暖室外計算溫度：-6.2℃；

　　室內設計參數：20±2℃；

　　平均氣溫≤＋5℃的起止日期10.15－03.05；

　　平均氣溫≤＋5℃期間內的平均氣溫0.1℃。

　　供暖設計計算模板

　　1、通過維護結構傳熱計算：

　　Q1=∑Q1=K1F1(Tn-TW)

　　Q1--通過溫室維護結構的總傳熱量，包括圍墻、門窗、塑料薄膜等外圍護結

　　的傳熱量W。

　　K1--圍護結構（圍墻、門窗、保溫板）的傳熱系數，W/(m?·k)。

　　F1--圍護結構（圍墻、門窗、保溫板）的傳熱面積，m²。

　　Tn、TW --室內室外的采暖設計溫度，℃。

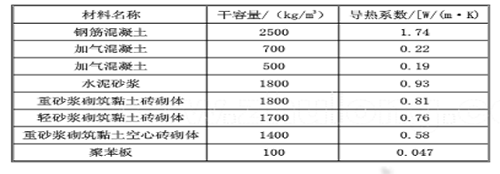

　　維護結構常用材料傳熱系數K [W/(m²·k)]

　　水泵選型：

　　循環水泵作為熱泵供暖系統的重要組成部分，對系統正常運行有著至關重要的影響。水泵選型必須滿足主機和末端設備的負荷需求，設計制熱工況主機供回水溫差為5℃。

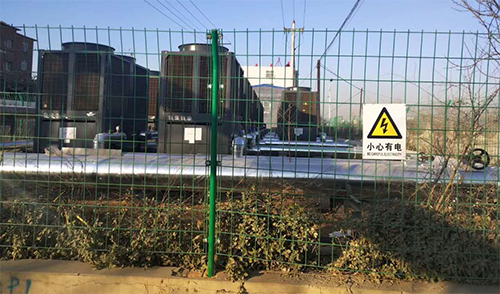

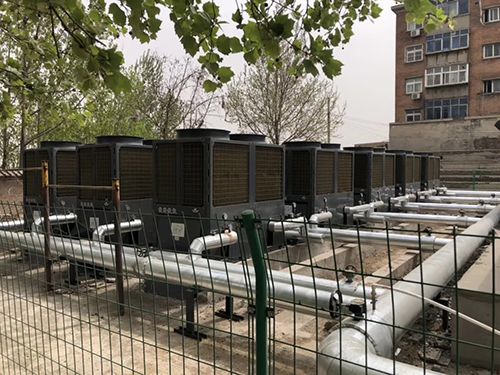

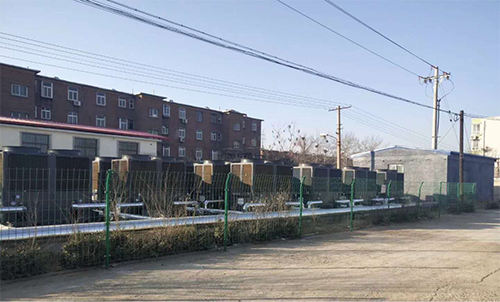

　　該項目的負責人介紹，項目設計的符合配置為：住宅40W/㎡，商業60W/㎡，一共需要配置54臺60P的超低溫機組。但是由于小區入住人口近2000人，因此根據實際需求進行機組的配置，安裝了54臺60P的空氣能采暖機組，安裝位置在小區側面的空地。最冷天室內溫度20-22℃，采暖費用18元/ 平米·采暖季。

　　該小區的一位業主在談到空氣能采暖的使用體驗時說道：“我前兩年就住進來了，之前沒有統一供暖，都是用空調來制熱，效果差不說，在屋里呆久了還很不舒服，家里的老人和小孩也容易得感冒。今年有了空氣能采暖后，家里溫暖多了，也變得更舒適了，家里人也很少出現生病的情況。”

　　機群無線遠程節能控制

　　1、根據環境溫度及室內溫度智能控制機組啟停臺數，避免機組頻繁啟動；

　　2、均衡機組運轉時間，不間斷制熱，合理分配機組化霜時間；

　　3、根據機組啟停臺數及進、回水溫差或壓差變頻控制水泵，使系統更運行更經濟；

　　4、節省運行費用約15%。

　　派沃簡介

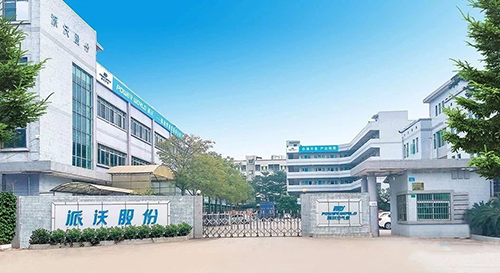

　　深圳市派沃新能源科技股份有限公司（簡稱派沃，股票代碼970092）成立2004年是一家集空氣能產品研發、制造、生產、營銷及服務于一體的國家高新技術企業。2016年領先于同行在新三板成功掛牌上市。派沃空氣能作為全球領先的空氣能研發制造專家，主營產品涵蓋采暖機組、商用熱水器、二聯供冷暖機、泳池?zé)岜?、種植養殖恒溫?zé)岜?、高溫?zé)岜煤娓蓹C(jī)、工業高溫?zé)崴⑽勰喔苫瘷C(jī)組等；派沃擁有自主研發專家團隊，掌握著空氣能熱泵核心技術，至今已獲40多項專利：以智能雙超（超低溫零下30℃環境產出超高溫產熱99℃技術），超低溫智能全直流變頻技術，超低溫EVI噴氣增焓技術，雙級壓縮復疊技術。4個獨立自主的產品驗證實驗室， 8條柔性生產線，現已服務36個行業客戶，為8000多家大型企業提供清潔能源改造項目工程。派沃致力于開發國際市場，目前產品已銷往全球60多個國家與地區，服務全球十分之一以上的人口，深受國外行業工程專家的贊譽。
