伴隨著ZF煤改電的不斷深人，空氣源熱泵采暖在華北地區獲得了普遍的使用，為行業發展賦予了強大的發展動力。采暖是一項民生工程，要想保證冬天采曖的效果，除了機組本身的性能外，現場安裝和施工也尤為重要。派沃空氣能結合數年的項目實踐經驗，為各位分享空氣源熱泵采暖系統安裝的常見問題。以下供大家參考和學習。
一、熱泵采暖的系統組成
空氣源熱泵采暖系統主要包括空氣源熱泵機組、供暖末端（風機盤管地板采暖、散熱片采暖）、管道、水箱、管路采暖系統、恒溫混水閥、溫控中心等幾個部分。

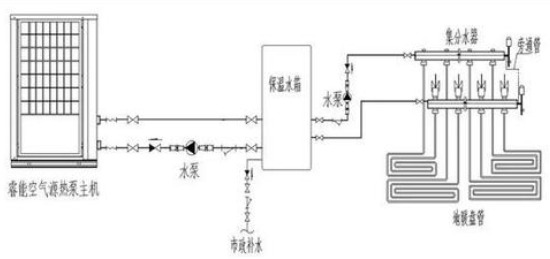

如圖所示，該系統為商用采暖工程布局圖，為一個開式系統，需要留意的是自動排氣閥最好是安裝在水路分流處的最高處，另外不建議安裝在水平管道上，如安裝在水平管道最好是安裝在水平管道的最高點（最末端或者起始點）。一層樓的水路往上走或者往下走的時候會有一個三通，那么一般會在這個地方安裝自動排氣閥。
空氣源熱泵采暖系統主機部分包括：熱源設備，即空氣源熱泵；管路輔件和配件：循環管道水泵、Y型過濾器、止回閥、蝶閥、橡膠軟接、系統補水裝置、壓差旁通閥、壓力表和溫度計、排氣閥、電控箱等等。
室內部分根據不同的末端形式來確定，包括風機盤管、風機盤管電動二通閥，地暖盤管、地暖分集水器、暖氣片等。
二、熱泵采暖系統的施工和安裝
1.主機部分
1）空氣源熱泵機組的輸送和運輸。運輸時，機組的傾斜角應保持75°-105°范圍內，不可以過度傾斜。通常采用電動叉車或者是吊車進行運輸，如無電動叉車和吊車，或不方便使用機械輸送的情況下可采用滾動輸送。
滾動式運輸：用6根尺寸一樣的滾杠放在機組底座下，每根滾杠務必比底座外框長一點，同時適合機組的平衡。
2）空氣源熱泵主機基礎的建設?？諝庠礋岜没A(chǔ)般在30公分以上，在河北、河南、山東等地，即便是下雪后路面有厚厚的雪，也不會干擾到主機的正常運行。但是到了東北或者是西北地區，那么就需要增加基礎的高度了，要不然厚厚的雪會堵住機組，設備無法使用乃至凍壞。所以，主機基礎需要根據當?shù)氐慕笛┝縼碓O(shè)計高度。
2.水泵的安裝
水泵安裝的過程中需要做好防雨棚，避免雨水進入水泵的軸承葉輪后，對泵體造成損害。另外，如果不安裝防雨棚，備用泵在啟用的時候，噪音會變得非常大。水泵與支架連接的時候，需要安裝減震墊，否則運行過程中噪音會很大。水泵的出水口處需要安裝止回閥，前后端也需要安裝橡膠軟連接，減少水泵運行過程中產生的噪音。
3.機組管路連接
空氣源熱泵機組固定好后，才能進行安裝進出水管道，確定管路的走向；依據機組的技術參數，選擇合適的水泵和管材，排除因配件規格不合適造成的機組故障；連接管路過程中不要讓其他雜物留在管道中；按照設計原理圖連接管路，并按照國家相關技術標準施工，以便在使用過程中對機組進行維護和保養；水管安裝應橫平豎直，管道布置合理，盡量減少彎曲，減少水系統的阻力；自來水給水管、主機和水箱之間的連接管安裝完畢以后，應進行嚴密性水壓試驗，并排污，確保系統內清潔；必須用保溫絕熱材料封包補水／循環水管。
壓力表安裝的時候需要安裝閥門和緩沖的組件（表彎），方便后期的維修更換，同時延長壓力表的使用壽命；管道與主機連接的時候也需要安裝不銹鋼的軟管，進水口需加裝過濾器，有的人為了節省成本，采用劣質橡膠的軟連接，這樣會影響整套系統的使用壽命。
4.水系統保壓
水系統連接管路安裝完畢后，進行水壓試驗，壓力表的精度應大于0.01Ma；水系統水壓試驗時，當工作壓力小于等于1.0Ma時，為工1.5倍作壓力，但最低不得低于0.6Mpa，當工作壓力大于1.0Mpa，為工作壓力加0.5Mpa。
保壓時需要和主機連接斷開，如果與主機一起保壓會損壞空氣源熱泵機組側的零部件；往水系統注水時必須把排氣閥打開，排完空氣滿水后再關閉；保壓過程中發現有泄漏的地方，立即修復，并且再次循環做此保壓試驗。
5.水系統清洗
在水系統連接管路安裝完畢后必須清洗水系統，清洗時必須脫離主機，單獨將水系統循環清洗，確保水系統無雜質后，才可將水系統與主機連接。
Y型過濾器是離主機較近的一個輔件，且在機組的進水管處。清洗時可使用高密度過濾器進行多次循環清洗，以去除水系統中的顆粒物等雜質。
水系統的雜質過濾掉以后，必須將系統的臟水換掉，換水的次數視水系統水質的清潔情況而定
6.水系統防凍
所有冬季工程安裝過程中，在空氣源熱泵沒有正常防凍保護能力之前切換到系統補水，以防結冰凍壞水管路和水側換熱器；可以在系統中添加防凍液防止冬季凍壞機組，如增加請詳見使用說明書。
7.保溫與防腐
管路及設備基礎支吊架必須進行防腐處理，除銹之后刷防銹漆。鋼管小于等于DN65宜使用絲接，當管徑大于等于DN80不便于絲接時可采用焊接，但焊口需刷防銹漆。水箱內外表面需防腐處理，或?yàn)榉栏牧?，水箱?nèi)壁與外壁之間采用聚氨酯發泡保溫，保溫厚度至少50mm?？照{(diào)水管必須進行保溫，室外保溫厚度至少30mm，其保溫材料需符合國家標準。
