空氣能原理及性能
發布時間：2020-08-27

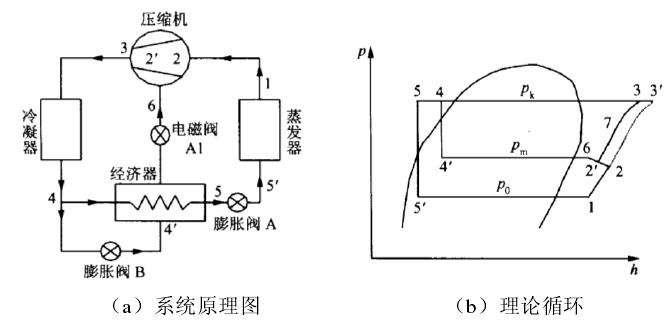

空氣能系統采用一次節流不完全冷卻的準雙級壓縮熱泵循環，原理圖如圖所示。系統主要由帶輔助進氣口的渦旋壓縮機、蒸發器、冷凝器、膨脹閥A、膨脹閥B、經濟器等部件構成。壓縮機排出高溫高壓制冷劑蒸汽，經過冷凝器換熱后變?yōu)楦邷氐蛪褐评鋭┮后w；冷凝器為水換熱盤管，另一側換成產生的熱水用于建筑采暖。冷凝器出口的制冷劑液體分為兩路：主回路（4-5-5?）的制冷劑進入經濟器，換熱后變成過冷液體，經過膨脹閥A節流，然后進入蒸發器與室外空氣換熱后變成低溫低壓蒸汽；輔助回路（4-4?-6）的制冷劑經過膨脹閥B節流后變?yōu)榈蜏氐蛪旱臍庖夯旌衔?，進入經濟器，與主回路溫度較高的制冷劑液體換熱，吸收熱量后被壓縮機的輔助進氣口吸入。從蒸發器出來的制冷劑蒸汽被壓縮機吸入，經過一段封閉壓縮后，與來自輔助回路的制冷劑蒸汽混合，繼續進行一段封閉壓縮后排出，開始新的循環。
圖是系統循環的壓焓圖。1~2是主回路制冷劑蒸汽在壓縮機中的準低壓級壓縮過程，點2?是點2和點6混合后的狀態，2?~3是準二級壓縮過程，3~4是冷凝器中的冷凝過程，4~4?是輔助回路制冷劑通過膨脹閥B的節流過程，4?~6是輔助回路制冷劑在經濟器中吸熱的過程，4~5是主回路制冷劑在經濟器中放熱的過程，5~5?是主回路制冷劑通過膨脹閥A的節流過程，5?~1是蒸發器中的蒸發過程。
1-3?-5-5?-1是普通熱泵在相同工況下的單級壓縮循環過程?？梢钥闯?，準雙級壓縮的壓縮機排氣溫度T3低于單級壓縮的排氣溫度T3?，而且壓縮機壓比也大幅降低，提高了壓縮機容積效率，從而可以在更低的室外環境溫度下工作。
