隨著我國城鎮化的高速發展，城鎮建筑面積大幅度增加，建筑能耗也逐年上升，環境污染也不斷加劇。在能源與環境的雙重壓力下，尋求清潔、高效的供暖方式勢在必行。

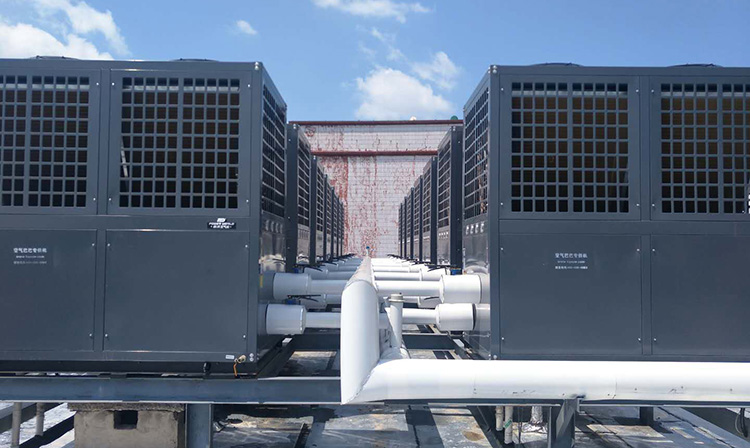

空氣能采暖技術作為清潔、高效、靈活的供熱方式，迎來了前所未有的機遇。然而在寒冷地區的低溫環境下，傳統空氣能系統制熱量衰減，制熱效率降低，甚至無法運行。因此低溫空氣能應運而生。本文對比分析了傳統空氣能系統及噴氣增焓式空氣能系統應用于低溫工況時的制熱特性。
傳統
空氣能以逆卡諾循環原理為理論基礎，通過制冷劑隨溫度與壓力的改變發生相變，把熱量從空氣中提取出來，加之本身用電能所轉化成的熱能，用之生產生活。傳統空氣能循環系統在低溫工況下的制熱能力有限，且運行不能保障，為解決這一問題，當前應用較多的是噴氣增焓式空氣能系統，其屬于準二級壓縮空氣能系統。
氣增焓式空氣能系循環原理
噴氣增焓式空氣能系統工作過程：從冷凝器中冷凝放熱后出來的高壓制冷劑過冷液體分為兩路：一路經過膨脹閥2節流后進入過冷器（過程4-4’），此為補氣回路；另一路直接進入過冷器，此為制冷回路。這兩路制冷劑在過冷器中進行換熱，補氣回路工質吸熱后汽化被壓縮機吸入（過程4’-6），制冷回路工質放熱再次過冷（過程4-5）經過膨脹閥1節流（過程5-5’）后進入蒸發器吸熱蒸發為過熱蒸汽后被壓縮機吸入（過程5’-1）。兩路制冷劑在壓縮機中匯合，被壓縮為高溫高壓蒸汽（過程1,6-3）后，進入冷凝器放熱為過冷液體工質（過程3-4）完成循環。

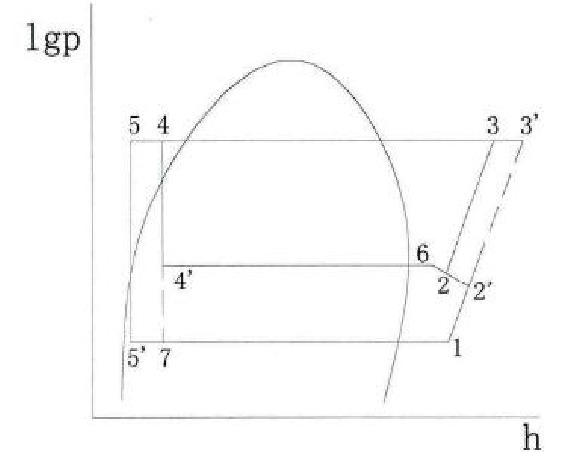

圖為噴氣增焓式空氣能系統壓焓圖，熱力過程1-3’-4-7-1為常規熱泵熱力循環過程，熱力過程1-2’-2-3-5-5’-1為制冷回路，熱力過程2-3-4-4’-6-2為補氣回路。從圖可看出壓縮機的排氣溫度由t3’降為t3，這是由于補氣回路的制冷劑經過過冷器后汽化為低溫低壓的制冷劑氣體，與主路制冷劑混合，使主路制冷劑的溫度降低，有效的控制了壓縮機的排氣溫度在一個合適的范圍內，拓寬了空氣能的應用范圍。
噴氣增焓式空氣能系統制熱特性
在低溫環境下運行時，噴氣增焓式空氣能系統制冷回路的制冷劑流量會降低，此時補氣回路通過補入飽和蒸汽可增大壓縮機的流量，從而增加了整個系統的制冷劑流量,提高機組的制熱量，改善機組的運行工況。
由圖可看出，噴氣增焓式空氣能明顯拓寬了傳統熱泵的運行范圍，噴氣增焓式熱泵可在蒸發溫度為-30℃的工況下運行，并且在蒸發溫度為-25℃時，冷凝溫度達到了60℃，保證了熱泵的出水溫度，可在低溫工況下，提供有效的采暖用熱水。

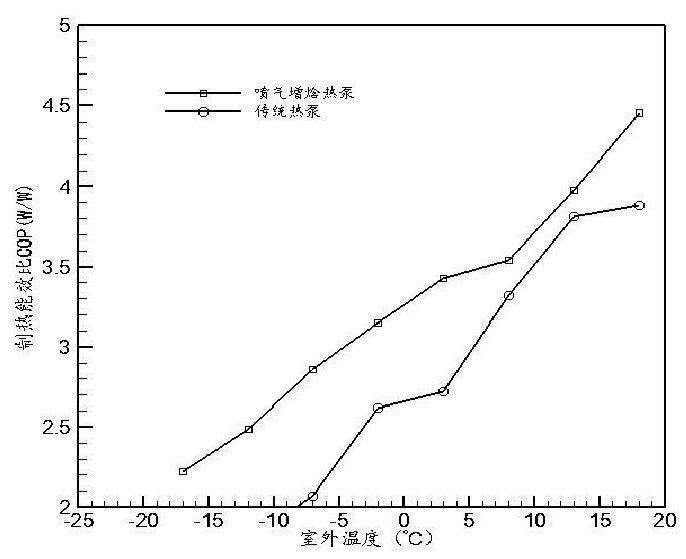

圖為在不同環境溫度下實測的空氣能制熱能效比COP，由圖可看出，噴氣增焓式熱泵的COP明顯高于傳統熱泵，并且在低溫環境下更加明顯；在環境溫度低于-15℃時，噴氣增焓式熱泵的COP可達到2.2，在低溫工況下實現了高效制熱。
本文通過分析傳統空氣能系統在低溫工況運行時的制熱特性，探究了其應用于寒冷地區出現制熱量衰減、制熱效率降小、壓縮機排氣溫度過高等問題原因，然后對比分析了適用于低溫環境的噴氣增焓式空氣能系統的制熱特性，并探究了其對傳統熱泵的改善程度。
